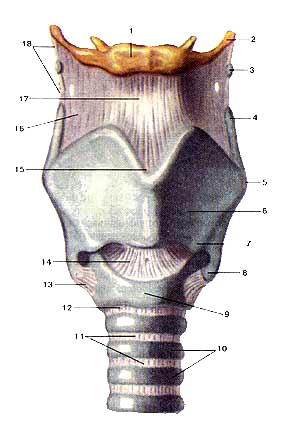

Суставы и связки гортани
Вид спереди.
1-тело подъязычной кости;
2-большой рог подъязычной кости;
3-зерновидный хрящ;
4-верхний рог щитовидного хряща;
5-верхний щитовидный бугорок;
6-щитовидный хрящ (левая пластинка);
7-нижний щитовидный бугорок;
8-нижний рог щитовидного хряща;
9-дуга перстневидного хряща;
10-хрящи трахеи;
11-кольцевые связки;
12-перстне-трахеальная связка;
13-передняя перстне-щитовидная связка;
14-срединная перстне-щитовидная связка;
15-верхняя щитовидная вырезка;
16-щито-подъязычная мембрана;
17-срединная щитоподъязычная связка;
18-латеральная щитоподъязычная связка.

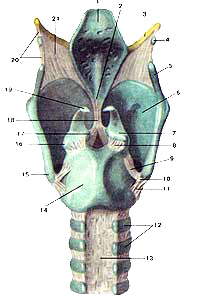

1-надгортанник;
2-стебелек надгортанника;
3-большой рог подъязычной кости;
4-зерновидный хрящ;
5-верхний рог щитовидного хряща;
6-шитовидный хрящ (правая пластинка);
7-черпаловидный хрящ;
8-задняя перстне-черпаловидная связка
9-(перстне-черпаловидный сустав);
10-перстне-щитовидный сустав;
11-латеральная перстне-щитовидная связка;
12-хрящи трахеи;
13-перепончатая стенка трахеи;
14-пластинка перстневидного хряша;
15-нижний рог щитовидного хряща;
16-мышечный отросток черпаловидного хряща;
17-голосовой отросток;
18-щито-надгортанная связка;
19-рожковидный хрящ;
20-латеральная шито-подъязычная связка;
21-щито-подъязычная мембрана.

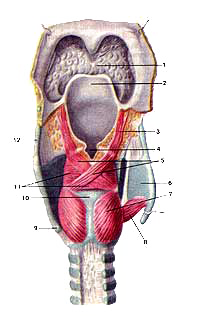

Мышцы гортани (musculi laryngis)
Вид сзади. Правая пластинка щитовидного хряща отрезана и отвернута в сторону.
1-корень языка;
2-надгортанник;
3-черпало-надгортанная мышца;
4-межчерпаловидная вырезка;
5-косые черпаловидные мышцы;
6-пластинка щитовидного хряща (правая, отрезана);
7-задняя перстне-черпаловидная мышца;
8-перстне-щитовидная мышца;
9-нижний рог щитовидного хряща;
10-пластинка перстневидного хряща;
11-поперечная черпаловидная мышца;
12-верхний рог щитовидного хряща.

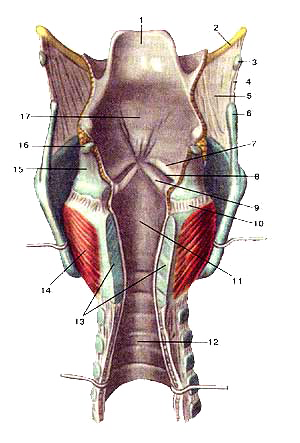

Полость гортани (cavum laryngis)
Вид сзади. Задняя стенка гортани и трахеи разрезана и развернута в стороны.
1-надгортанник;
2-большой рог подъязычной кости;
3-зерновидный хрящ;
4-латеральная щито-подьязычная связка;
5-щито-подъязычная мембрана;
6-верхний рог щитовидного хряща;
7-складка преддверия;
8-желудочек гортани;
9-голосовая складка;
10-перстне-черпаловидный сустав;
11-подголосовая полость;
12-полость трахеи;
13-пластинка перстневидного хряша;
14-задняя перстне-черпаловидная мышца;
15-черпаловидный хрящ;
16-рожковидный хрящ;
17-преддверие гортани.

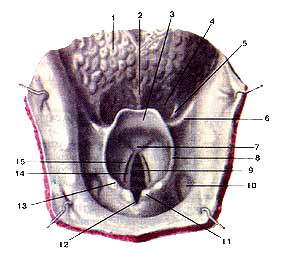

Вход в гортань (aditis laryngis)
Вид сверху.1-корень языка;
2-срединная язычно-надгортанная складка;
3-надгортанник;
4-преднадгортанниковое углубление;
5-латеральная язычно-надгортанная складка;
6-глоточно-надгортанная связка;
7-надгортанный бугорок;
8-черпало-надгортанная складка;
9-голосовая щель;
10-грушевидньй карман;
11-рожковидный бугорок;
12-межчерпаловидная вырезка;
13-клиновидннй бугорок;
14-голосовая складка;
15-складка преддверия.
Полость гортани (cavum laryrigis) на сагиттальном разрезе
1-язычок мягкого неба;2-ротовая часть глотки;
3-корень языка;
4-надгортанник;
5-гортанная часть глотки;
6-черпало-надгортанyая складка;
7-преддверие гортани;
8-клиновидный бугорок;
9-рожковидный бугорок,
10-складка преддверия;
11-желудочек гортани;
12-черпаловидные мышцы (перерезаны);
13-голосовая складка;
14-подголосовая полость;
15-пластинка перстневидного хряша;
16-трахея;
17-пищевод;
18-щитовидная железа;
19-дуга перстневидного хряща;
20-перстне-щитовидная связка;
21-щитовидный хрящ;
22-жировое преднадгортанниковое тело;
23-срединная щито-подъязычная связка;
24-подъязычно-надгортанная связка;
25-подъязычная кость

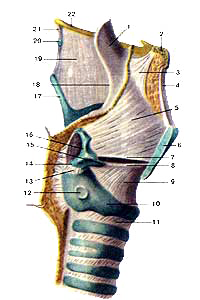

Эластический конус (conus elasticus) и четырехугольная мембрана (membrana quadrangularis) гортани
Вид справа. Правая пластинка щитовидного хряща и правая половина подъязычной кости удалены.
1-надгортанник;
2-подъязычная кость (отрезана);
3-подъязычно-надгортанная связка;
4-срединная шито-надгортанная связка;
5-фибро-эластическая (четырехугольная) мембрана гортани;
6-щитовидные хрящ (отрезан);
7-связка преддверия;
8-голосовая связка;
9-эластический конус (гортани);
10-перстневидный хрящ;
11-перстне-трахеальная связка;
12-щитовидная суставная поверхность (перстневидного хряща)
13-перстне-черпаловидный сустав;
14-мышечный отросток (черпаловидного хряща);
15-голосовой отросток;
16-черпаловидный хрящ;
17-верхний рог щитовидного хряща;
18-черпало-надгортанная складка;
19-шито-подьязычная мембрана;
20-зерновидный хрящ;
21-латеральная щито-подъязычная связка;
22-большой рог подъязычной кости.
